QDL不銹鋼多級泵

當前位置：首頁 > QDL不銹鋼多級泵

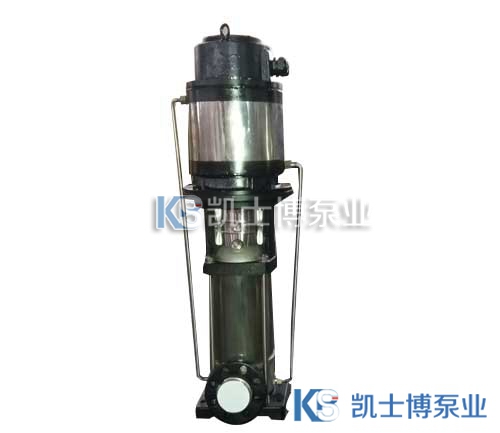

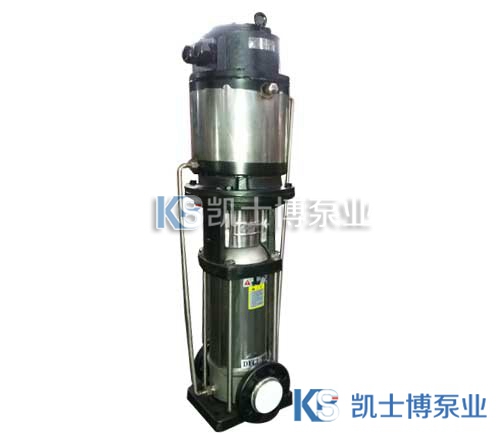

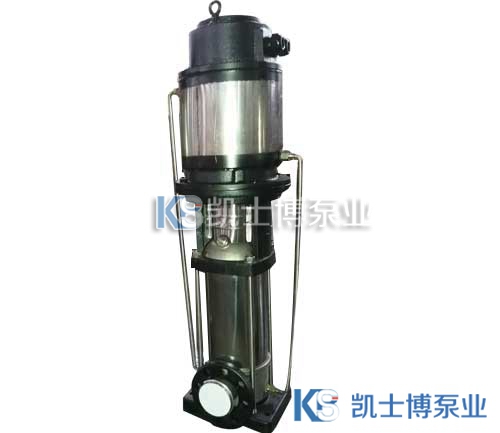

QDL不銹鋼多級泵

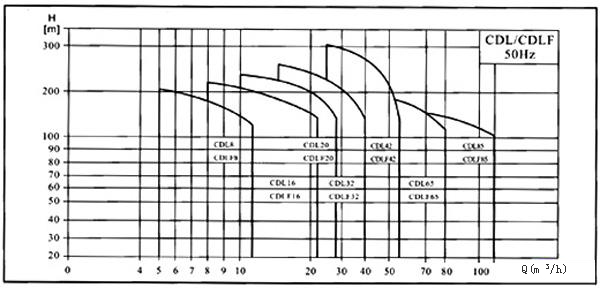

以下為系列產品選型范圍，具體型號參考性能參數表

口徑范圍 : 40-100(mm)

流量范圍 : 5-110(m3/h)

揚程范圍 : 6-305(m)

優勢：

品牌知名度高、質量可靠、終身維護

常規產品現貨供應

訂做產品交貨及時

產品概述

性能參數

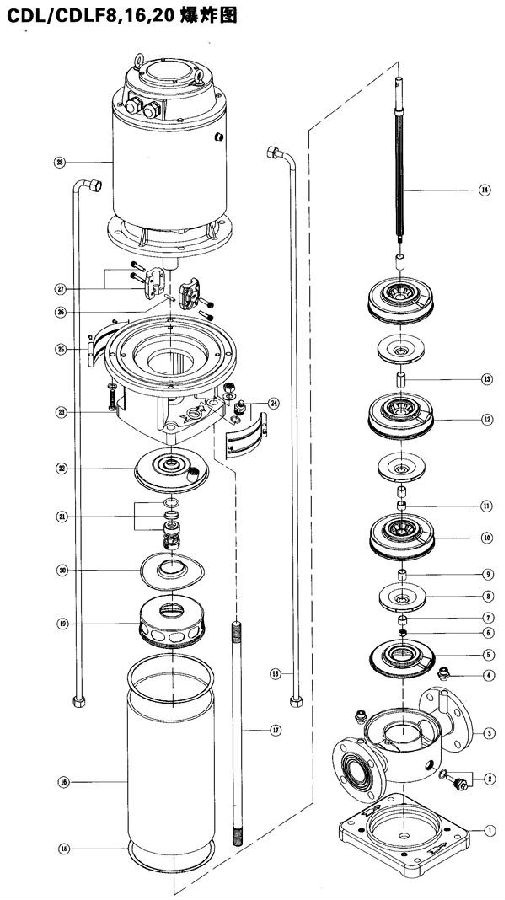

結構圖紙

安裝尺寸

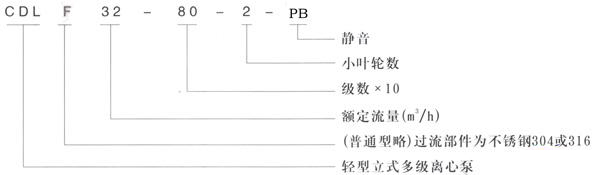

型號定義

性能圖譜

注意事項

成功案列

QDL不銹鋼多級泵是對原有多級泵進行更人性化設計的新一代環保型產品，充分體現了以人為本的理念。其最大特點是自帶內循環系統，流體通過內循環系統帶走電機熱量替代風扇起到冷卻作用，同時循環的流體又有效的隔絕了電磁音，從而極大的降低了泵的噪音。

泵采用先進的水力模型設計和耐磨機械密封，過流部件與電機機殼均采用不銹鋼材質，避免了二次污染，具有運行平穩，高效，節能，環保，使用維護方便等特點，是理想的供水用泵。

產品范圍

說明	CDL8	CDL16			CDL20		CDL32		CDL42		CDL65	CDL85
額定流量(m3/h)	8	16			20		32		42		65	85
額定流量(l/s)	2.2	4.4			5.6		8.9		11.7		18	24
流量范圍(m3/h)	5-12	8-12			10-28		16-40		25-55		30-80	50-110
流量范圍(l/s)	1.4-3.3	2.2-6.1			2.8-7.8		4.4-11.1		6.9-15.3		8.3-22.2	13.8-30.5
最大壓力(bar)	21	22			23		26		30		22	17
電機功率(kw)	5.5-7.5	5.5-15			5.5-18.5		5.5-30		5.5-45		5.5-45	5.5-45
溫度范圍(℃)	-15~+40℃
最高效率(%)	64		66	69		76		78		80			81
類型
CDLF	·		·	·		·		·		·			·
CDLF管路聯接
DIN法蘭	DN40		DN50	DN50		DN65		DN80		DN100			DN100

適用范圍

典型應用：

市政供水及增壓

生活小區供水及增壓

高層建筑給排水

水處理，滲透及過濾系統

空調與制冷系統

其它低噪音水泵應用領城

多級泵適用范圍

產品適用于低粘度，清潔，非易燃易爆，不含固體顆粒或纖維的液體。

介質溫度：-15~+40℃

流量范圍：5~110m3/h

最大壓力：30bar

最高環境溫度：+40℃

最高海拔：1000m

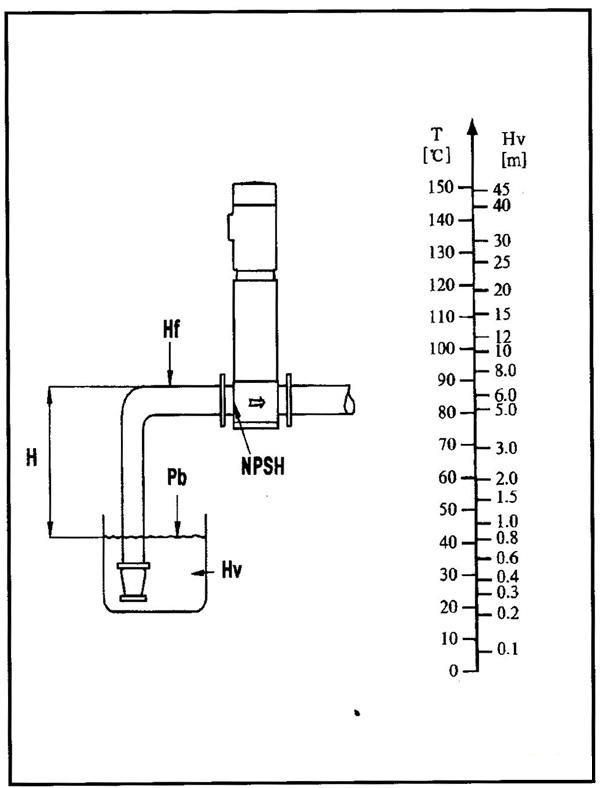

最小進口壓力：參照PSH曲線

本數據僅供參考。

CDL,CDLF8

型號	電機	Q（m3/h)	5	6	7	8	9	10	11	12
CDLF8-130	5.5	H(M)	131	127	121	117	110	104	95	85
CDLF8-140	5.5		141	136	131	126	119	112	102	91
CDLF8-150	5.5		151	146	140	135	127	120	109	98
CDLF8-160	5.5		161	156	149	144	136	128	117	104
CDLF8-170	7.5		171	165	159	153	144	136	124	111
CDLF8-180	7.5		181	175	168	162	153	144	131	117
CDLF8-190	7.5		191	185	177	171	161	152	139	124
CDLF8-200	7.5		201	195	187	180	170	160	146	130

CDL,CDLF16

型號	電機	Q（m3/h)	8	10	12	14	16	18	20	22
CDLF16-50	5.5	H(M)	68	67	65	62	58	54	48	43
CDLF16-60	5.5		82	82	78	74	70	64	58	52
CDLF16-70	7.5		96	95	91	87	82	76	69	61
CDLF16-80	7.5		110	108	104	99	94	86	79	70
CDLF16-90	11		124	121	117	112	106	98	90	79
CDLF16-100	11		138	135	131	125	118	109	100	88
CDLF16-110	11		152	148	144	137	130	121	110	96
CDLF16-120	11		166	162	157	150	142	132	120	105
CDLF16-130	15		180	176	170	162	154	144	130	114
CDLF16-140	15		194	190	184	175	166	156	140	123
CDLF16-150	15		208	203	196	187	178	166	150	132
CDLF16-160	15		222	216	209	200	189	176	160	142

CDL,CDLF20

型號	電機	Q(m3/h)	10	12	14	16	18	20	22	24	26	28
CDLF20-40	5.5	H(M)	54	53	52	51	49	47	44	41	37	33
CDLF20-50	5.5		67	66	64	62	60	58	55	50	45	40
CDLF20-60	7.5		81	79	77	75	73	70	66	61	55	49
CDLF20-70	7.5		95	93	91	89	86	82	77	71	65	58
CDLF20-80	11		109	107	105	102	99	94	89	82	75	67
CDLF20-90	11		123	120	118	115	112	106	100	93	85	76
CDLF20-100	11		136	134	131	128	124	118	111	103	95	85
CDLF20-110	15		150	148	145	141	137	130	122	114	105	94
CDLF20-120	15		164	162	158	154	149	142	133	124	114	102
CDLF20-130	15		178	176	172	167	162	154	145	134	123	111
CDLF20-140	15		192	189	185	180	174	166	156	145	133	119
CDLF20-150	18.5		206	103	198	193	184	178	167	156	143	127
CDLF20-160	18.5		220	217	212	206	198	190	178	166	152	136
CDLF20-170	18.5		234	230	225	219	212	202	190	177	162	145

CDL,CDLF32

型號	電機	Q（m3/h)	16	20	24	28	32	36	40
CDLF32-30-2	5.5	H(M)	47	13	41	38	33	28	21
CDLF32-30	5.5		54	51	48	44	40	35	27
CDLF32-40-2	7.5		65	62	58	53	46	40	30
CDLF32-40	7.5		72	69	65	59	53	47	37
CDLF32-50-2	11		83	79	74	68	60	52	41
CDLF32-50	11		90	86	81	74	67	59	47
CDLF32-60-2	11		101	97	90	83	74	65	51
CDLF32-60	11		108	104	97	90	81	72	57
CDLF32-70-2	15		119	114	107	98	88	78	60
CDLF32-70	15		126	121	113	105	95	85	67
CDLF32-80-2	15		136	131	123	110	102	90	71
CDLF32-80	15		144	138	130	120	109	97	77
CDLF32-90-2	18.5		154	148	140	129	117	102	82
CDLF32-90	18.5		162	156	147	136	124	109	88
CDLF32-100-2	18.5		175	166	157	146	131	115	91
CDLF32-100	18.5		182	173	164	152	138	122	98
CDLF32-110-2	22		193	184	173	164	146	128	102
CDLF32-110	22		200	191	180	168	153	135	109
CDLF32-120-2	22		211	201	189	178	160	140	113
CDLF32-120	22		218	208	196	184	167	147	120
CDLF32-130-2	30		230	218	206	193	174	153	124
CDLF32-130	30		237	225	213	200	181	160	131
CDLF32-140-2	30		247	235	222	210	189	165	135
CDLF32-140	30		255	242	229	216	196	172	142

CDL,CDLF42

型號	電機	Q（m3/h)	25	30	35	40	42	45	50	55
CDLF42-20-2	5.5	H(M)	40	38	36	33	32	30	27	23
CDLF42-20	7.5		48	46	44	42	41	39	35	31
CDLF42-30-2	11		63	61	58	54	52	50	44	38
CDLF42-30	11		71	69	66	63	61	58	53	47
CDLF42-40-2	15		87	84	80	75	73	69	62	54
CDLF42-40	15		95	92	88	84	81	78	71	62
CDLF42-50-2	18.5		111	107	102	96	93	88	80	69
CDLF42-50	18.5		119	115	110	105	101	97	88	78
CDLF42-60-2	22		135	130	124	117	113	108	97	85
CDLF42-60	22		143	138	132	125	122	116	106	93
CDLF42-70-2	30		158	152	146	138	134	127	115	100
CDLF42-70	30		166	161	154	146	142	135	124	109
CDLF42-80-2	30		182	175	168	159	154	146	133	116
CDLF42-80	30		190	184	176	167	162	154	141	124
CDLF42-90-2	30		205	198	190	180	174	166	150	132
CDLF42-90	37		214	207	198	188	183	174	159	140
CDLF42-100-2	37		230	221	212	200	194	185	168	147
CDLF42-100	37		238	230	220	209	203	193	177	155
CDLF42-110-2	45		255	145	236	223	217	206	188	165
CDLF42-110	45		263	255	244	232	225	214	196	173
CDLF42-120-2	45		280	270	259	245	238	226	206	181
CDLF42-120	45		289	280	268	255	247	236	216	190
CDLF42-130-2	45		305	294	282	267	259	247	225	195

CDL,CDLF65

型號	電機	Q（m3/h)	30	40	50	60	65	70	80
CDLF65-10	5.5	H(M)	27	25	23	21	20	18	15
CDLF65-20-2	7.5		39	36	33	29	26	23	17
CDLF65-20-1	11		46	44	40	36	33	30	24
CDLF65-20	11		53	51	47	43	40	37	30
CDLF65-30-2	15		66	62	56	50	46	41	32
CDLF65-30-1	15		73	69	63	57	53	48	39
CDLF65-30	18.5		80	76	70	64	60	55	46
CDLF65-40-2	18.5		92	87	80	71	66	60	47
CDLF65-40-1	22		100	94	87	78	73	67	54
CDLF65-40	22		107	101	94	85	80	74	61
CDLF65-50-2	30		121	114	105	95	88	80	64
CDLF65-50-1	30		128	121	112	102	95	87	71
CDLF65-50	30		136	129	119	109	102	94	78
CDLF65-60-2	30		150	142	131	118	110	101	81
CDLF65-60-1	37		157	149	138	125	117	108	88
CDLF65-60	37		164	156	145	132	124	115	95
CDLF65-70-2	37		179	169	156	141	132	121	99
CDLF65-70-1	37		186	176	163	148	139	128	106
CDLF65-70	45		193	183	170	155	146	135	112
CDLF65-80-2	45		207	196	182	164	154	142	116
CDLF65-80-1	45		215	203	189	171	161	149	123

CDL,CDLF85

型號	電機	Q（m3/h)	50	60	70	80	85	90	100	110
CDLF85-10-1	5.5	H(M)	22	19	17	16	14	13	10	6
CDLF85-10	7.5		25	24	22	21	20	19	16	12
CDLF85-20-2	11		41	39	36	32	30	28	22	15
CDLF85-20	15		53	50	47	44	41	40	36	30
CDLF85-30-2	18.5		68	65	60	55	52	49	41	32
CDLF85-30	22		81	77	72	67	64	62	55	48
CDLF85-40-2	30		98	93	87	80	75	72	62	50
CDLF85-40	30		110	105	100	92	86	84	76	66
CDLF85-50-2	37		126	120	113	104	98	93	81	68
CDLF85-50	37		139	131	124	115	110	106	94	83
CDLF85-60-2	45		155	148	139	129	122	117	102	86
CDLF85-60	45		168	160	150	141	134	130	117	103

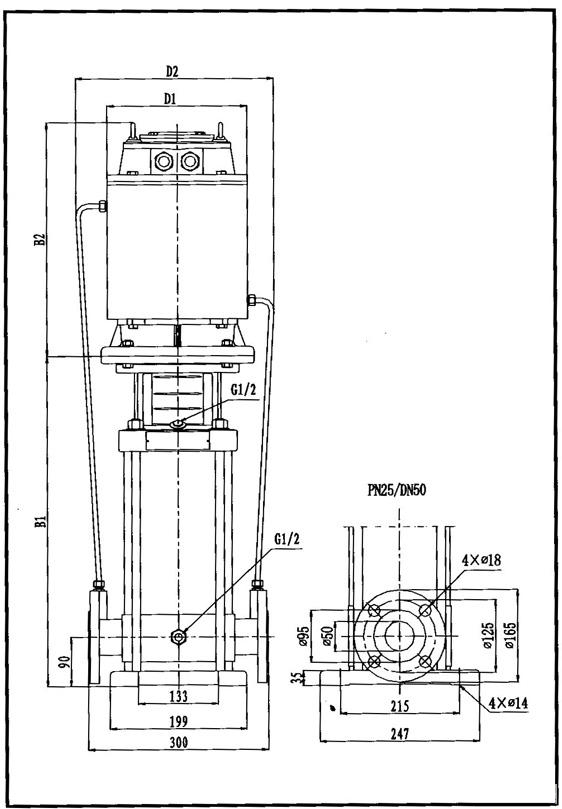

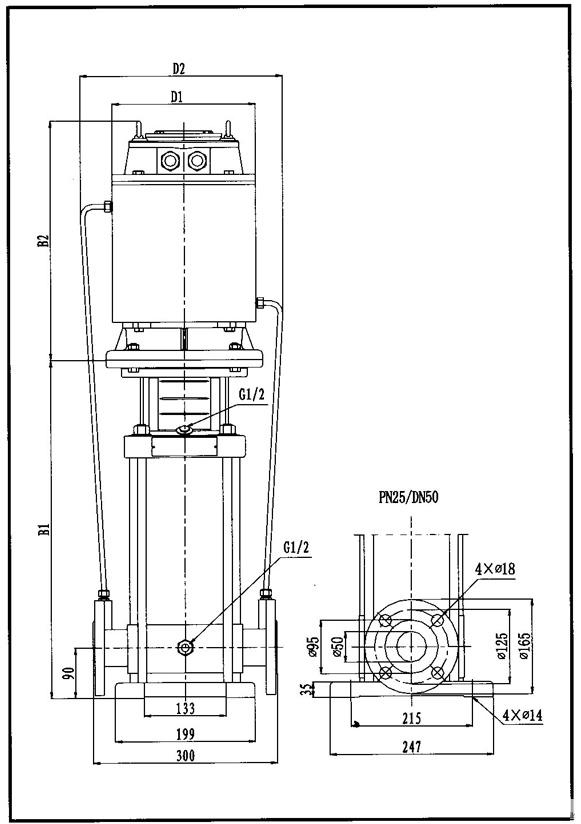

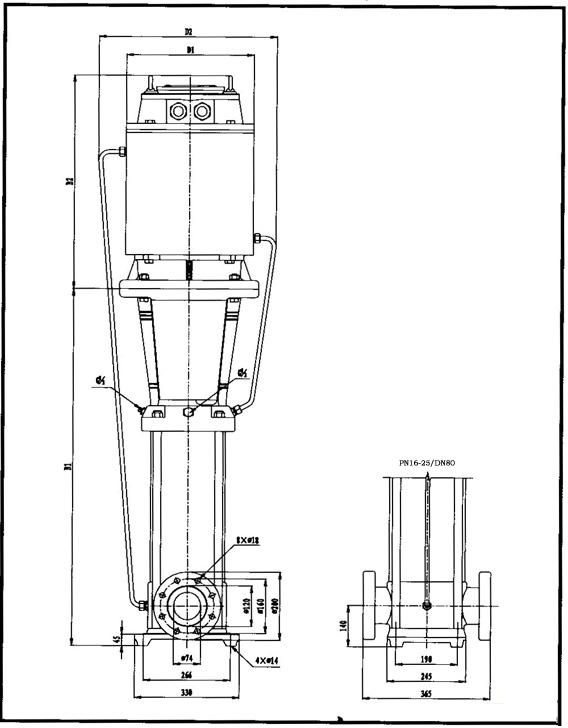

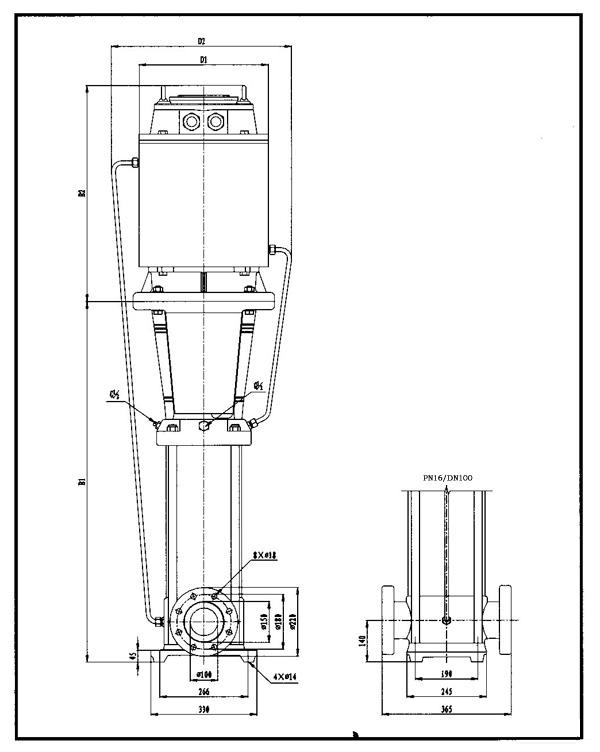

CDL,CDLF8


型號	尺寸（mm）					重量（kg）
型號	B1	B2	B1+B2	D1	D2	重量（kg）
CDLF8-130	730	395	1125	260	360	92
CDLF8-140	760	395	1155	260	360	93
CDLF8-150	790	395	1185	260	360	94
CDLF8-160	820	395	1215	260	360	95
CDLF8-170	850	395	1245	260	360	107
CDLF8-180	880	395	1275	260	360	108
CDLF8-190	910	395	1305	260	360	109
CDLF8-200	940	395	1335	260	360	110

CDL,CDLF16


型號	尺寸（mm）					重量（kg）
型號	B1	B2	B1+B2	D1	D2	重量（kg）
CDLF16-50	565	395	960	260	360	85
CDLF16-60	610	395	1005	260	360	87
CDLF16-70	655	395	1050	260	360	95
CDLF16-80	700	395	1095	260	360	97
CDLF16-90	785	505	1290	320	440	135
CDLF16-100	830	505	1335	320	440	137
CDLF16-120	920	505	1425	320	440	141
CDLF16-140	1010	505	1515	320	440	155
CDLF16-160	1100	505	1605	320	440	159

CDL,CDLF20


型號	尺寸（mm）					重量（kg）
型號	B1	B2	B1+B2	D1	D2	重量（kg）
CDLF20-40	517	430	947	260	360	87
CDLF20-50	562	430	992	260	360	90
CDLF20-60	607	430	1037	260	360	97
CDLF20-70	652	430	1082	260	360	100
CDLF20-80	785	490	1275	320	440	135
CDLF20-100	875	490	1365	320	440	140
CDLF20-120	965	490	1455	320	440	150
CDLF20-140	1055	490	1545	320	440	155
CDLF20-170	1190	550	1740	320	440	180

CDL,CDLF32


型號	尺寸（mm）					重量（kg）
型號	B1	B2	B1+B2	D1	D2	重量（kg）
CDLF32-30-2/32-30	645	430	1075	260	360	110
CDLF32-40-2/32-40	715	430	1145	260	360	120
CDLF32-50-2/32-50	890	490	1380	320	440	170
CDLF32-60-2/32-60	960	490	1450	320	440	174
CDLF32-70-2/32-70	1030	490	1520	320	440	180
CDLF32-80-2/32-80	1100	490	1590	320	440	184
CDLF32-90-2/32-90	1170	550	1720	320	440	210
CDLF32-100-2/32-100	1240	550	1790	320	440	214
CDLF32-110-2/32-110	1310	590	1900	360	480	255
CDLF32-120-2/32-120	1380	590	1970	360	480	260
CDLF32-130-2/32-130	1450	660	2110	360	480	320
CDLF32-140-2/32-140	1520	660	2180	360	480	325

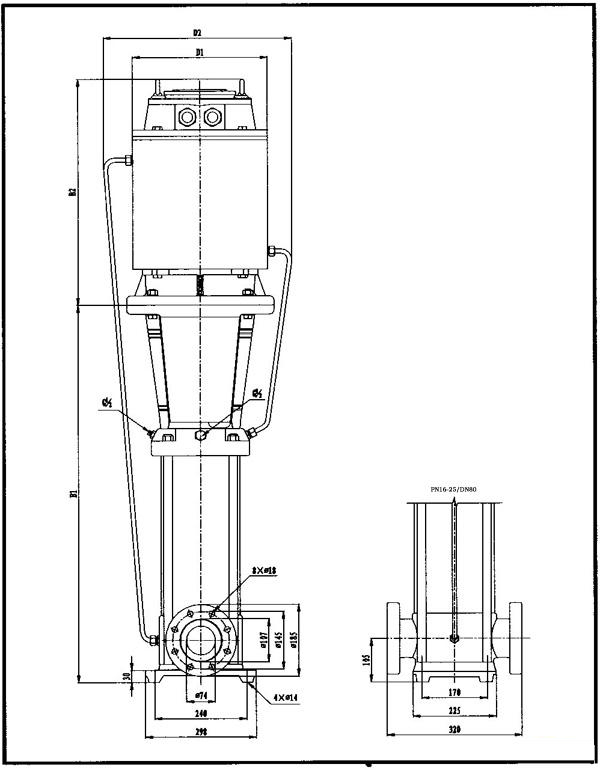

CDL,CDLF42


型號	尺寸（mm）					重量（kg）
型號	B1	B2	B1+B2	D1	D2	重量（kg）
CDLF42-20-2/42-20	641	430	1071	260	360	120
CDLF42-30-2/42-30	826	490	1316	320	440	165
CDLF42-40-2/42-40	906	490	1396	320	440	175
CDLF42-50-2/42-50	986	550	1536	320	440	198
CDLF42-60-2/42-60	1066	590	1656	360	480	245
CDLF42-70-2/42-70	1146	660	1806	360	480	305
CDLF42-80-2/42-80	1226	660	1886	360	480	310
CDLF42-90-2/42-90	1306	660	1966	360	480	330
CDLF42-100-2/42-100	1386	660	2046	360	480	340
CDLF42-110-2/42-110	1466	700	2166	400	520	400
CDLF42-120-2/42-120	1546	700	2246	400	520	405
CDLF42-130-2	1626	700	2326	400	520	410

CDL,CDLF65


型號	尺寸（mm）					重量（kg）
型號	B1	B2	B1+B2	D1	D2	重量（kg）
CDLF65-10	561	430	991	260	360	125
CDLF65-20-2	644	430	1074	260	360	135
CDLF65-20-1	754	490	1244	320	440	150
CDLF65-20	754	490	1244	320	440	152
CDLF65-30-2	836	490	1326	320	440	185
CDLF65-30-1	836	490	1326	320	440	187
CDLF65-30	836	550	1386	320	440	200
CDLF65-40-2	919	550	1469	320	440	205
CDLF65-40-1	919	590	1509	360	480	255
CDLF65-40	919	590	1509	360	480	257
CDLF65-50-2	1001	660	1661	360	480	335
CDLF65-50-1	1001	660	1661	360	480	337
CDLF65-50	1001	660	1661	360	480	339
CDLF65-60-2	1084	660	1744	360	480	345
CDLF65-60-1	1084	660	1744	360	480	360
CDLF65-60	1084	660	1744	360	480	362
CDLF65-70-2	1166	660	1826	360	480	367
CDLF65-70-1	1166	660	1826	360	480	370
CDLF65-70	1166	700	1866	400	520	425
CDLF65-80-2	1248	700	1948	400	520	430
CDLF65-80-1	1248	700	1948	400	520	432

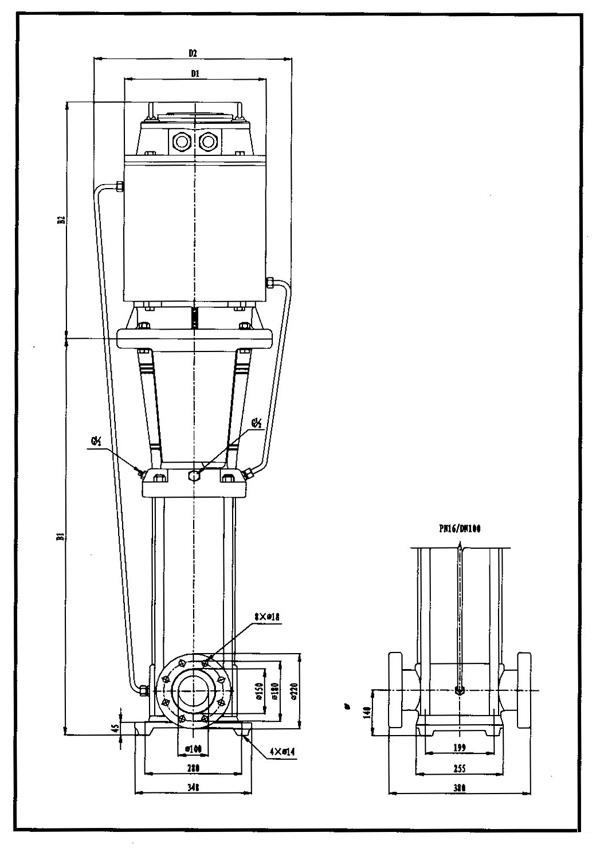

CDL,CDLF85


型號	尺寸（mm）					重量（kg）
型號	B1	B2	B1+B2	D1	D2	重量（kg）
CDLF85-10-1	571	430	1001	260	360	135
CDLF85-10	571	430	1001	260	360	137
CDLF85-20-2	773	490	1263	320	440	160
CDLF85-20	773	490	1263	320	440	172
CDLF85-30-2	865	550	1415	320	440	200
CDLF85-30	865	590	1455	360	480	232
CDLF85-40-2	957	660	1617	360	480	300
CDLF85-40	957	660	1617	360	480	302
CDLF85-50-2	1049	660	1709	360	480	330
CDLF85-50	1049	660	1709	360	480	332
CDLF85-60-2	1141	700	1841	400	520	400
CDLF85-60	1141	700	1841	400	520	402

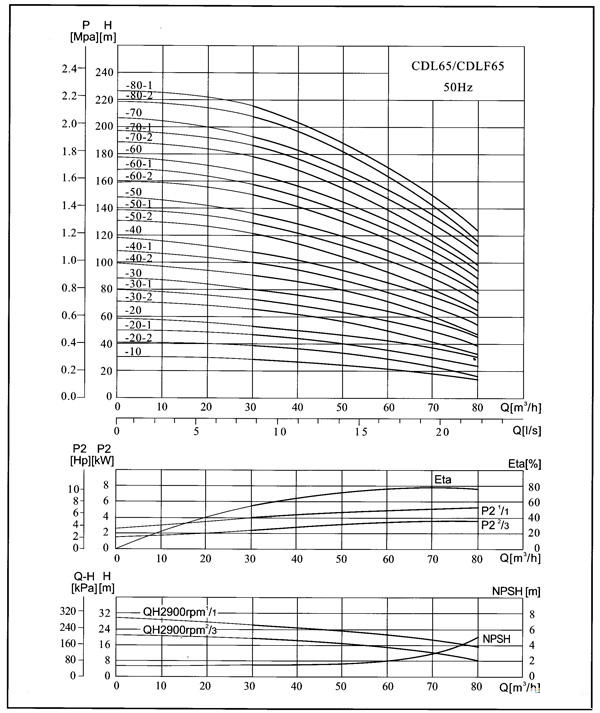

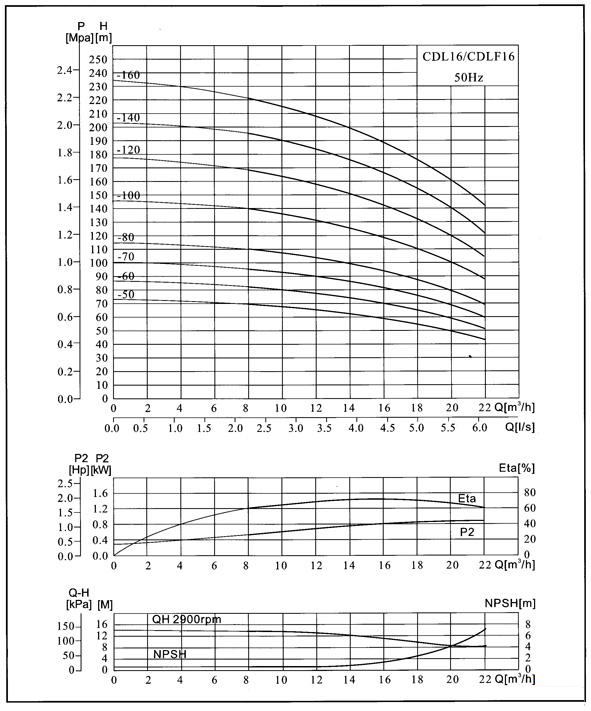

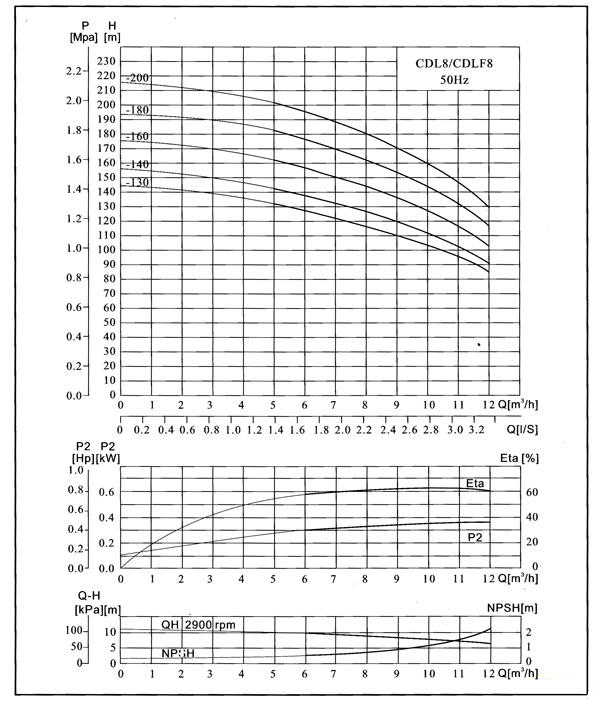

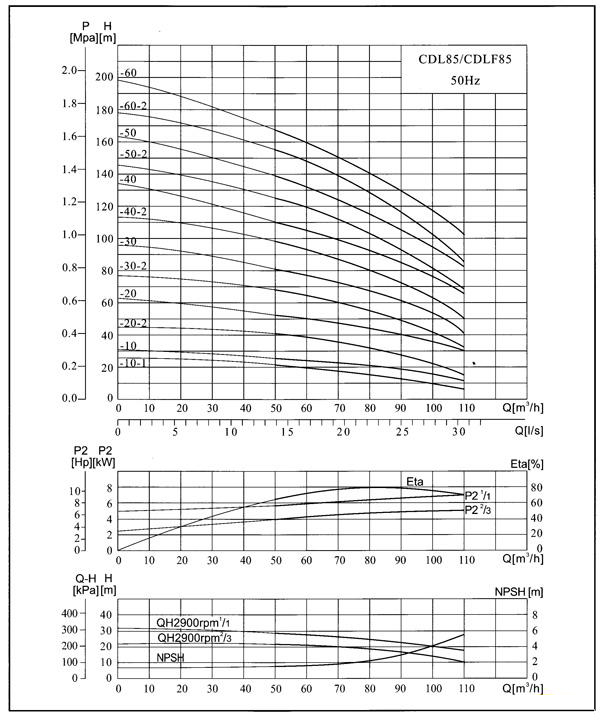

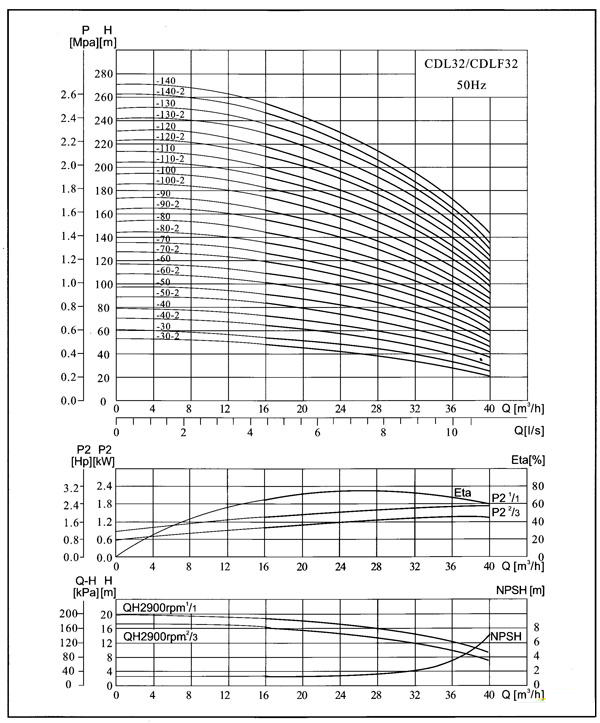

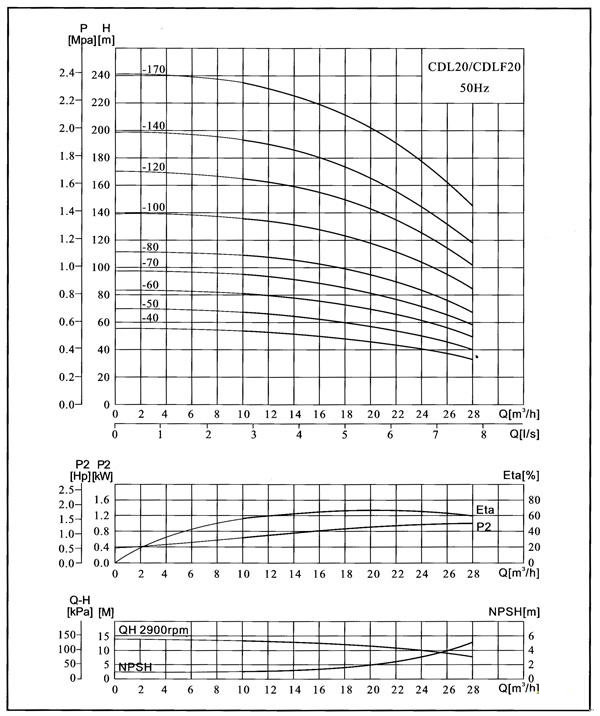

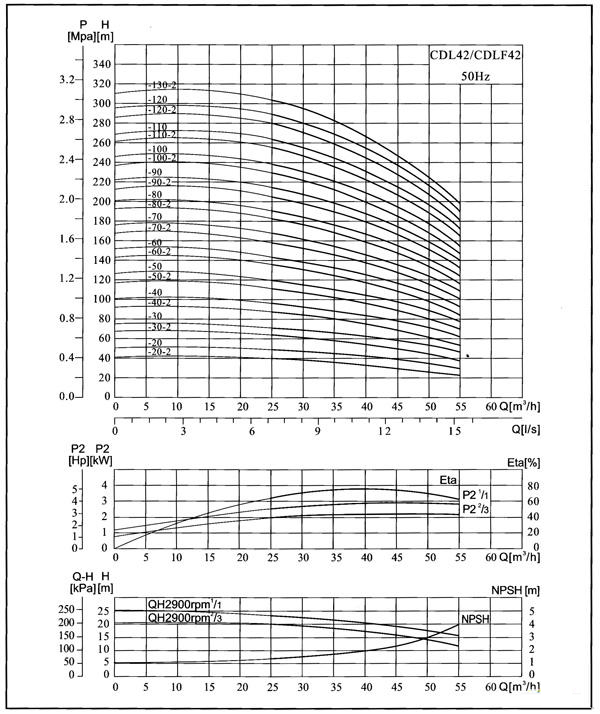

下列說明適用于下面所示的曲線：

所有曲線都基于3×380v,電機在恒速2900rpm的測量值。

測試采用20℃不含空氣的水，運動粘度為1mm2/s.

泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。

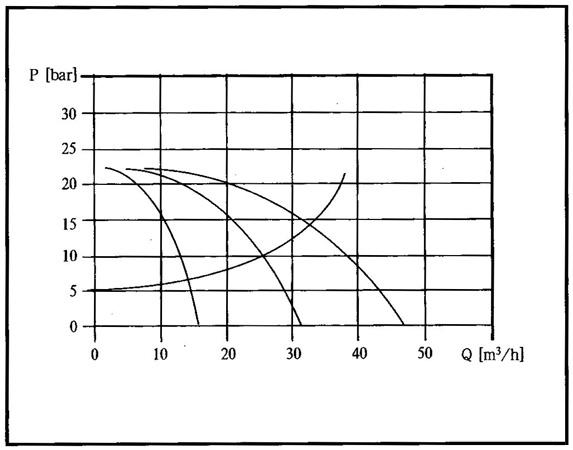

最大進口壓力

下表為最大進口壓力，但是實際的進口壓力+泵閉閥壓力必須低于最大允許工作壓力。

型號	最大進口壓力
CDL,CDLF8
CDL,CDLF8-130~8-200	10(bar)
CDL,CDLF16
CDL,CDLF16-50~16-160	10(bar)
CDL,CDLF20
CDL,CDLF20-40~20-170	10(bar)
CDL,CDLF32
CDL,CDLF32-30-2~32-40	4(bar)
CDL,CDLF32-50-2~32-100	10(bar)
CDL,CDLF32-110-2~32-140	15(bar)
CDL,CDLF42
CDL,CDLF42-20-2~42-20	4(bar)
CDL,CDLF42-30-2~42-50	10(bar)
CDL,CDLF42-60-2~42-130-2	15(bar)
CDL,CDLF65
CDL,CDLF65-10~65-20-2	4(bar)
CDL,CDLF65-20-1~65-30	10(bar)
CDL,CDLF65-40-2~65-80-1	15(bar)
CDL,CDLF85
CDL,CDLF85-10-1~85-10	4(bar)
CDL,CDLF85-20-2~85-30-2	10(bar)
CDL,CDLF85-30-1~85-60	15(bar)

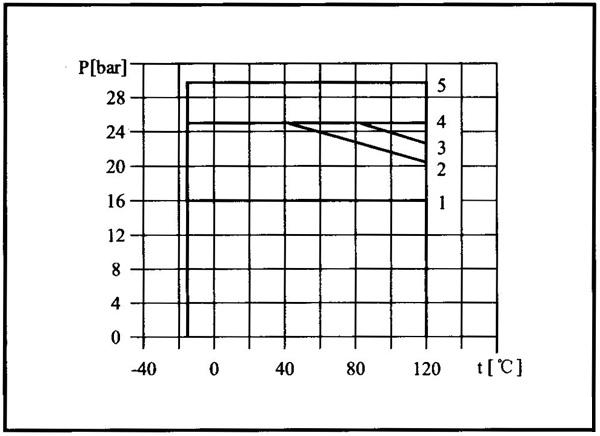

最大工作壓力

型號	曲線號
CDL,CDLF8
CDL,CDLF8-130~8-200	3
CDL,CDLF16
CDL,CDLF16-50~16-80	1
CDL,CDLF16-90~16-160	3
CDL,CDLF20
CDL,CDLF20-40~20-80	1
CDL,CDLF20-90~20-170	3
CDL,CDLF32
CDL,CDLF32-30-2~32-70	1
CDL,CDLF32-80-2~32-120	4
CDL,CDLF32-130-2~32-140	5
CDL,CDLF42
CDL,CDLF42-20-2~42-60	1
CDL,CDLF42-70-2~42-90	4
CDL,CDLF42-100-2~42-130-2	5
CDL,CDLF65
CDL,CDLF65-10~65-50	1
CDL,CDLF65-60-2~65-80-1	4
CDL,CDLF85
CDL,CDLF85-10-1~85-50-2	1
CDL,CDLF85-50~85-60	4

下圖表示壓力和溫度的極限，壓力和溫度須在示范圍內。


最小進口壓力

如果泵中的壓力低于輸送液體的蒸汽壓力，可能發生氣蝕，為避免氣蝕，確保泵進口側有一最小壓力，量大吸程H（m）可按下式計算：

H=Pb×10.2-NPSH-Hf-Hv-Hs

Pb=大氣壓力(bar)

（大氣壓力可設定為1bar)

在閉式系統中，Pb為系統壓力（bar)

NPSH=凈正吸頭（m)

(可從NPSH曲線上泵可能的最大流量處讀取）

Hf=入口的管路損失（m)

Hv=蒸汽壓力(m)

Hs=安全余量=最小0.5m水頭

如計算所得H為正值，泵可在最大吸程H情況下運行。

如計算所得H為負值，必須有一最小進口壓力H的水頭。

并聯運行

將多臺泵并聯取代一臺大泵可能具優越性。

在變流量系統中，適應系統所需工作點。

增加供水可能性，因為當泵出故障時，僅影響系統的部分流量。

檢查確保泵不會、沒有處于氣蝕狀態


如果工作需求變化考慮將兩臺或更多臺并聯


上一條信息：LG多級離心泵下一條信息：QDLF輕型多級離心泵

編號	部件名稱	編號	部件名稱
1	底座	15	O型圈
2	旁通閥	16	耐壓筒
3	進出水段	17	拉桿
4	循環管接頭	18	循環管
5	導流器	19	出水導葉
6	鎖緊螺母	20	波形彈簧
7	壓帽	21	機械密封
8	葉輪	22	泵蓋內襯
9	軸承隔套	23	泵蓋
10	軸承導葉	24	排氣閥
11	軸承	25	護板
12	導葉	26	銷
13	葉輪隔套	27	聯軸器
14	軸	28	水冷電機

中文字幕亚洲日韩无线码_亚洲中文字幕伊人久久无码_亚洲日韩乱码中文无码蜜桃_亚洲中文字幕无码日韩

產品分類
products

聯系我們 / contact us
